Τα θερμίστορ είναι αντιστάσεις μεταβαλλόμενες με τη θερμοκρασία. Στα θερμίστορ NTC η αντίσταση μεταβάλλεται αντιστρόφως ανάλογα της θερμοκρασίας (Negative Temperature Coefficient)
π.χ. έχει αντίσταση 10Ω σε θερμοκρασία περιβάλλοντος και η θερμοκρασία αυξηθεί τότε πέφτει στα 0.5Ω

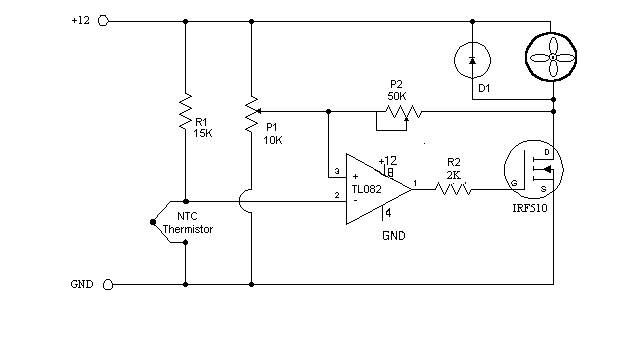

Σε αυτό το κύκλωμα όταν θερμανθεί το NTC τότε ενεργοποιείται ο ανεμιστήρας που έχει το κύκλωμα.
Στις φωτογραφίες έχει μπει ένα ρελέ για μπορεί να ελέγχει παραπάνω φορτία και ρεύματα.
Υλικά:
- 15kΩ
- 2kΩ
- trim: 10kΩ + 50kΩ
- NTC THERMISTOR
- IC=TL082+ βάση(προαιρετικό η βάση)
- D1=1N4001
- IRF-510 A 4 amp mos-fet
