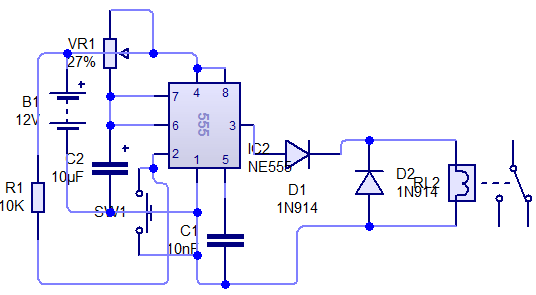

Κύκλωμα χρονοδιακόπτη με μεταβαλώμενο χρόνο ρυθμίζοντας το απο ένα trimmer σε σχέση με τον πυκνωτή C2. Δηλαδη οταν πιέζουμε το button το ρελέ ενεργοποιε’ιται για τον χρονο που έχουμε επιλέξει και μετά αφοπλίζει.Όσο πιο μεγάλος έιναι ο πυκνωτής τόσο και περισσότερο κραταει. Μπορεί π.χ. να κρατησει και περίπου 3 ώρες με εναν πυκνωτή 4700μf/16ν
Υλικά:
- R1 – 1 ΜΩ (trimmer)
- R2 – 10 ΚΩ / 1/4W
- C1 – 10uf/16v
- C2 – 10 nF (κεραμικός)
- D1, D2 – 1N914
- U1 – 555 (Timer IC)
- RE1 – Ρελέ 9V
