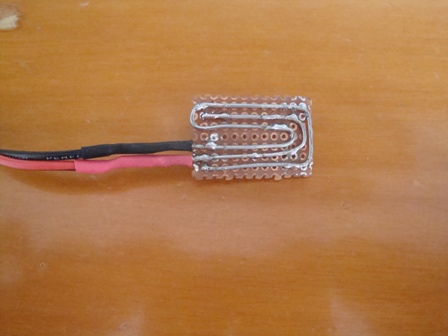

Τώρα που αρχίζουν οι βροχές σας δίνουμε ένα κύκλωμα το οποίο όταν βραχεί ένας αισθητήρας αρχίζει να κτυπάει ένας συναγερμός. Ένα 555 astable multivibrator χρησιμοποιείται εδώ το οποίο δίνει έναν τόνο περίπου 1KHz μετά τον εντοπισμού νερού. Ο αισθητήρας όταν βρέχεται από το νερό ολοκληρώνει το κύκλωμα και κάνει το 555 να δημιουργεί ταλάντωση περίπου 1KHz. Ο αισθητήρας αποτελείται από 2 σύρματα πολύ κοντά το ένα στο άλλο (βλέπετε φώτο).
Υλικά:
- C1: 0.01 μF
- C2: 0.01 μF
- C3: 1 μF (ηλεκτρολυτικός)
- C4: 1000 μF (ηλεκτρολυτικός)
- C5: 100 nF
- R1: 10k 1/4 w
- R2: 56k 1/4 w
- D1: Γέφυρα ανόρθωσης
- IC1: LM 7805
- IC2: 555 + (βάση, αν επιθυμήτε)
- Speaker 0.5w 8 Ohm
- Μ/Τ 220 – 9V ac

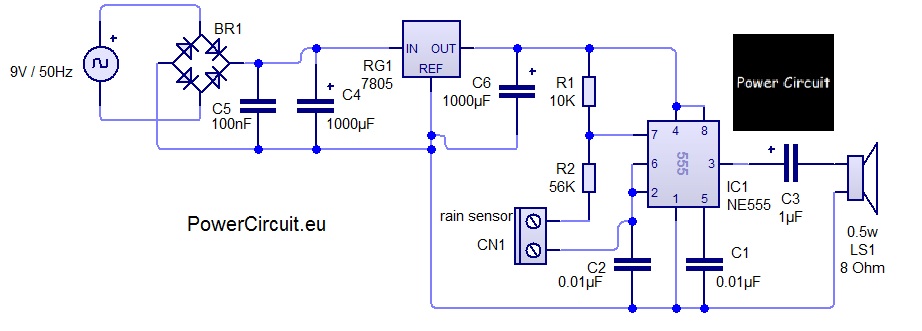

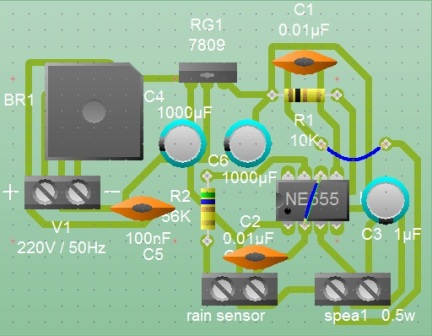

Κατεβάστε το σχήματικο και την pcb στο Circuit Wizard
