Ένα απλό κύκλωμα inverter που μετατρέπει την συνεχές τάση (12VDC) σε εναλλασσόμενη (AC) με το 555 και τα τρανζίστορ TIP41 , TIP42, με μέγιστο ρεύμα 6Α.
Αν χρησιμοποιήσετε τα:
- TIP41A – TIP42A τότε η τάση στην έξοδο θα είναι 60V
- TIP41B – TIP42B τότε η τάση στην έξοδο θα είναι 80V
- TIP41C – TIP42C τότε η τάση στην έξοδο θα είναι 100v
Υλικά:
- R1: 10 kΩ 1/4w
- R2: 100 Ω 1/4w
- C1: 100nF
- C2: 10nF
- C3: 2200μF/35V
- C4: 100μF/35V
- VR1: 100 kΩ
- IC: 555
- TR: TIP41 – TIP42 (βάλτε A-B-C ανάλογα με την τάση που θέλετε)

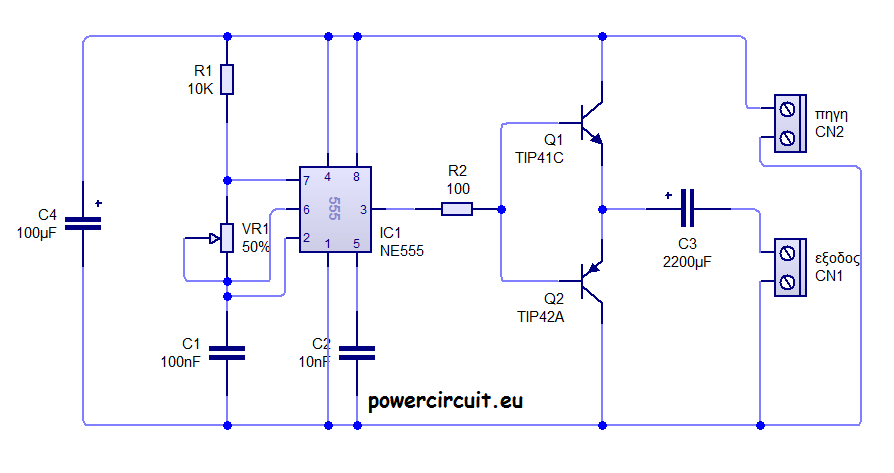

Στο λινκ περιέχει σχηματικό Download Link
