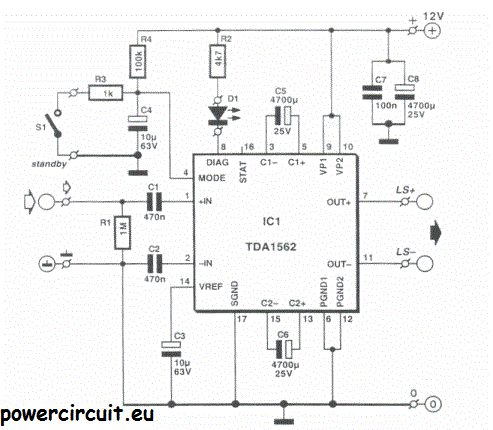

Ένας ενισχυτής 54w με το TDA 1562Q
Τάση τροφοδοσίας: 8-18V
Ευαισθησία: 760mV rms
Σύνθετη αντίσταση εξόδου: 70KΩ
Ισχύς εξόδου: 54W RMS στα 4Ω
Ρεύμα ηρεμίας: περίπου 135mA (σε λειτουργία)
Προστασία: το LED ανάβει για τους παρακάτω λόγους:
-από υπεροδήγηση
-από βραχυκύκλωμα
-θερμοκρασία πάνω από 145 C
-όταν το ολοκληρωμένο αρχίζει να παίρνει τάση.
Υλικά:
-
- R1 – 1ΜΩ 1/4W
- R2 – 4,7ΚΩ 1/4W
- R3 – 1ΚΩ 1/4W
- R4 – 100ΚΩ 1/4W
- C1,2 – 470nF (Πολυεστερικοί)
- C3,4 – 10μF/63V (Ηλεκτρολυτικοί)
- C5,6,8 – 4700μF/25V (Ηλεκτρολυτικοί)
- C7 – 100n
- D1 – LED
- IC1 – TDA1562Q (Ολοκληρωμένο PHILIPS)
- S1 – Διακόπτης (Οn/Off)
- Ψύκτρα για το TDA
