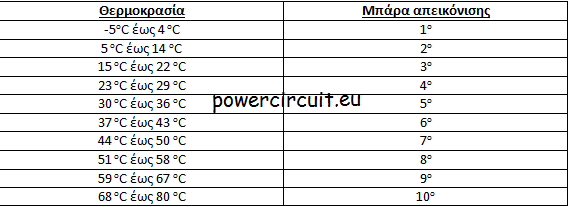

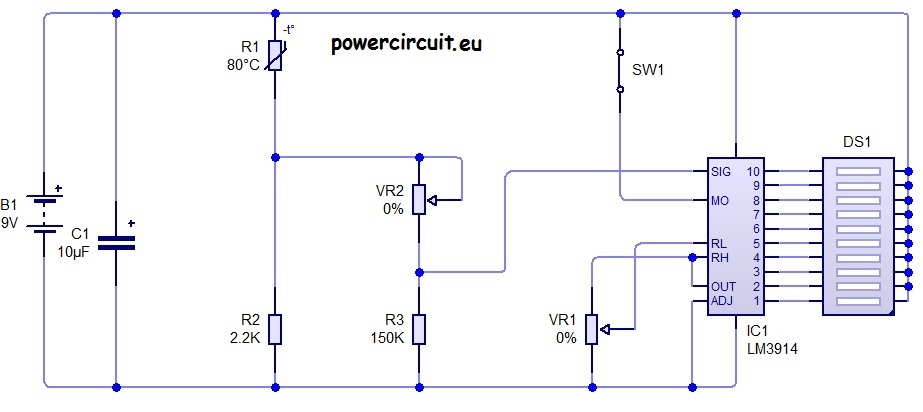

Είναι ένα κύκλωμα με ένα θερμίστορ NTC, σαν έξοδο έχει ένα display που κάθε γραμμή απεικονίζει μια κλίμακα από θερμοκρασίες. Χρησιμοποιείται ένα LM3914 σαν driver display για να απεικονίζει την θερμοκρασία στο display.
Υλικά:
-
-
- • R1: Thermistor 4.7k
-
-
-
- • R2: 2.2k 1/4w
-
-
-
- • R3: 150k 1/4w
-
-
-
- • C1: 10μF/16v
-
-
-
- • VR1: 4.7k (trim)
-
-
-
- • VR2: 470k (trim)
-
-
-
- • Διακόπτης on/of
-
-
-
- • IC: LM3914 + βάση
-
-
- • Bar graph display
