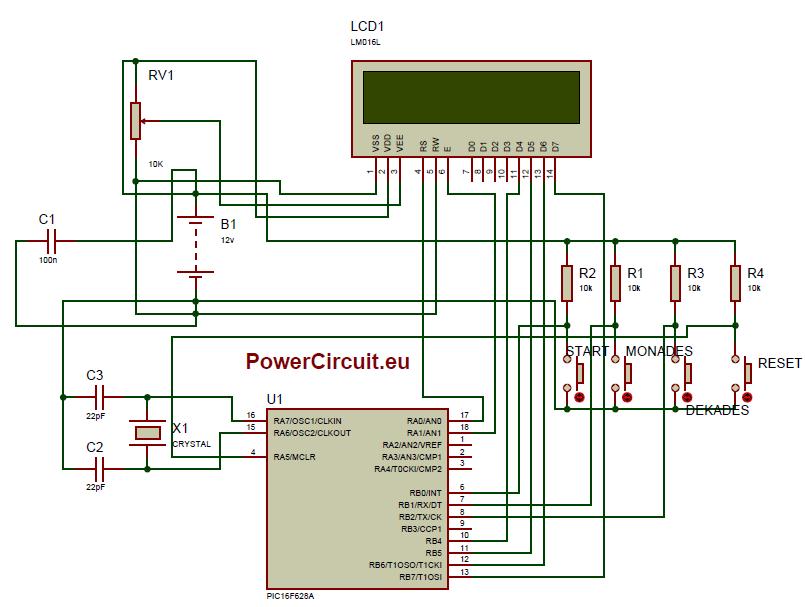

Ένας χρονοδιακόπτης με LCD και το PIC 16F628A που μπορεί να μετράει αντίστροφα από το 1 έως το 99.
Τροφοδοτείται με 5 VDC.
Το VR1 (trimer) ρυθμίζει το contrast της LCD.
Το hex θα το βρείτε εδώ.
Υλικά:
-
- R1 – 10k 1/4W
- R2 – 10k 1/4W
- R3 – 10k 1/4W
- R4 – 10k 1/4W
- VR1 – 10k (trimer)
- C1 – 100nF (κεραμικός)
- C2,3 – 22pF(κεραμικός)
- IC – PIC 16F628A
- X1 – 4MHz (κρύσταλλος)
- 4 μπουτον
Αν χρειαστείτε παραπάνω λεπτομέρειες επικοινωνήστε μαζί μας.
