Ένα απλο κύκλωμα με LDR (φωτοαντίσταση)

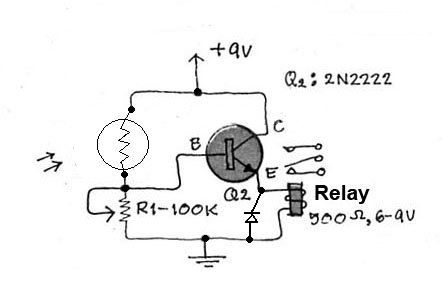

Ένα απλό κύκλωμα με φωτοαντίσταση και ένα από τα πιο κλασικά NPN ΤR. Όταν η LDR δεν εχει φως τότε ενεργοποιεί το ρελε.

Υλικά:

• TRIM1=100k
• Q1=2N2222
• LDR
• D1=1N4148
• RELAY 500ohm / 6-9v
